Mapir Alvo de Calibração de refletância difusa (T3-R125)- Lacrado

A MAPIR oferece nosso durável pacote de alvos de calibração padrão de refletância difusa (T3-R125), que contém 4 alvos padrão de referência de refletância conhecida. Medições percentuais de refletância difusa e total de 250-2500 nm foram feitas usando múltiplos espectrofotômetros Shimadzu incorporando uma esfera integradora. Os painéis de refletância lambertiana podem ser capturados de qualquer ângulo graças às propriedades semelhantes de reflexão difusa e total, embora seja recomendada a captura direta. Nosso software de visão computacional encontra automaticamente o símbolo QR nas imagens alvo e calcula a relação pixel-refletância usando a refletância conhecida do material alvo.

Os alvos de refletância são compostos por uma folha de material semelhante a feltro aderida a um substrato plástico. Deve-se tomar cuidado para garantir que os alvos estejam livres de detritos para produzir os melhores resultados de calibração; muitas vezes, basta um sopro de ar para limpá-los. A caixa do alvo é feita de plástico de polipropileno durável e o material do padrão fiducial QR é uma etiqueta laminada durável contra UV.

A caixa externa do T3-R125 é resistente a impactos, à prova de esmagamento, à prova de poeira e à prova d’água IP67 (classificação IP67 = à prova d’água até uma profundidade de 1 metro por 30 minutos quando fechada). A alça embutida é fácil de segurar, gira e é flexível. Ambos os grandes fechos articulados fecham a caixa com segurança com um giro e há 2 chaves adicionais incluídas para travá-la. Um grande orifício central entre a alça também permite a utilização de um cadeado adicional (não incluído).

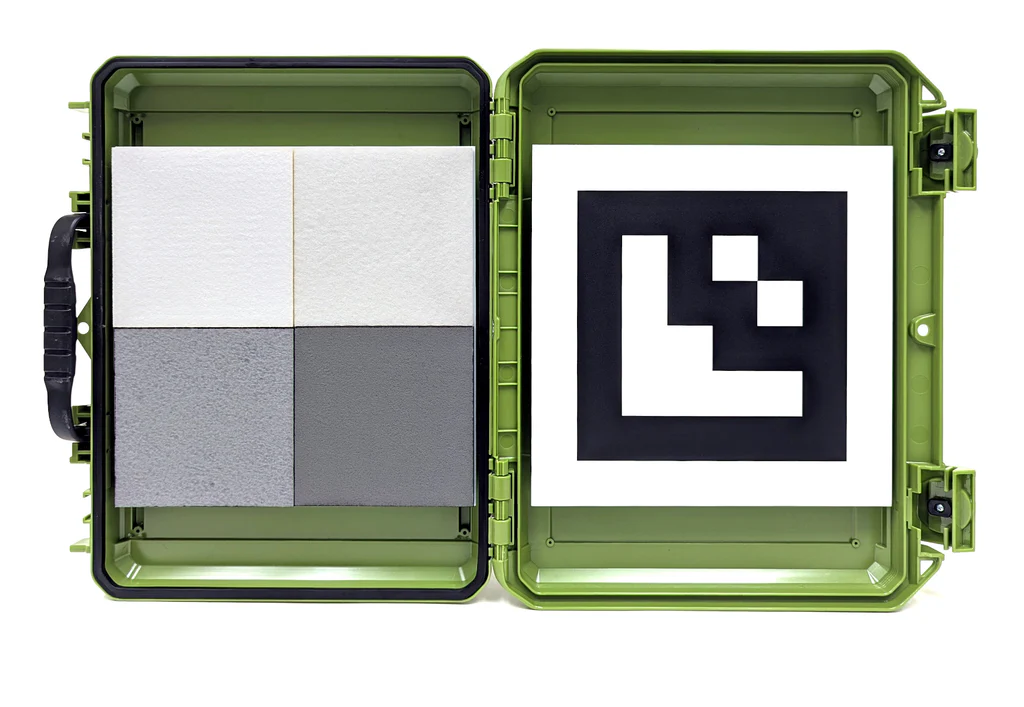

Para usar o alvo, basta tirar uma foto de toda a embalagem aberta, certificando-se de que o lado QR e os 4 lados do alvo estejam visíveis. Tente certificar-se de que nenhuma sombra forte/escura se intrometa no perímetro externo branco do rótulo QR, girando o alvo conforme necessário. Tutorial completo de captura aqui .

Usando nosso software MAPIR Camera Control (MCC)  ou MAPIR Cloud, você pode fornecer fotos deste pacote de destino e o padrão fiducial QR deve ser detectado automaticamente, independentemente da pose 3D. Os valores de pixel dos alvos serão medidos e as fórmulas de calibração serão calculadas. A calibração de refletância será então aplicada ao restante de suas imagens até que uma nova imagem alvo seja encontrada (depende do valor da configuração de recalibração do MCC). Um número ilimitado de imagens alvo pode ser usado para corrigir a refletância de suas imagens ao longo do tempo e em vários ambientes de iluminação (ou seja, dias nublados). Usando a guia Analisar no MCC você pode calcular as imagens raster/índice (por exemplo NDVI) e então aplicar um mapa de cores (LUT).

Amostragem automática de pixel alvo em qualquer ângulo

Especificações:

Dimensões totais fechadas: 12,2" x 15,1" x 2,8" (30,99 x 38,35 x 7,11 cm)

Dimensões totais abertas: 23,75" x 15,1" x 1,8" (60,33 x 38,35 x 4,60 cm)

Cada alvo: 5,0" x 5,0" (125 x 125 mm)

Peso: 4,0 libras (1,80 kg)

Flutuabilidade: 9 libras

Capacidade de peso: 15 libras

100% FEITO NOS EUA

IP67 à prova d'água

Impacto resistente

Compatível com as especificações da companhia aérea ATA-300

Sistema automático de equalização de pressão

O que está incluído

(1) Pacote de alvo de calibração padrão de refletância difusa (T3-R125), contendo 4 alvos padrão de refletância medidos e uma etiqueta QR de identificação
(2) Chaves de travamento de plástico
